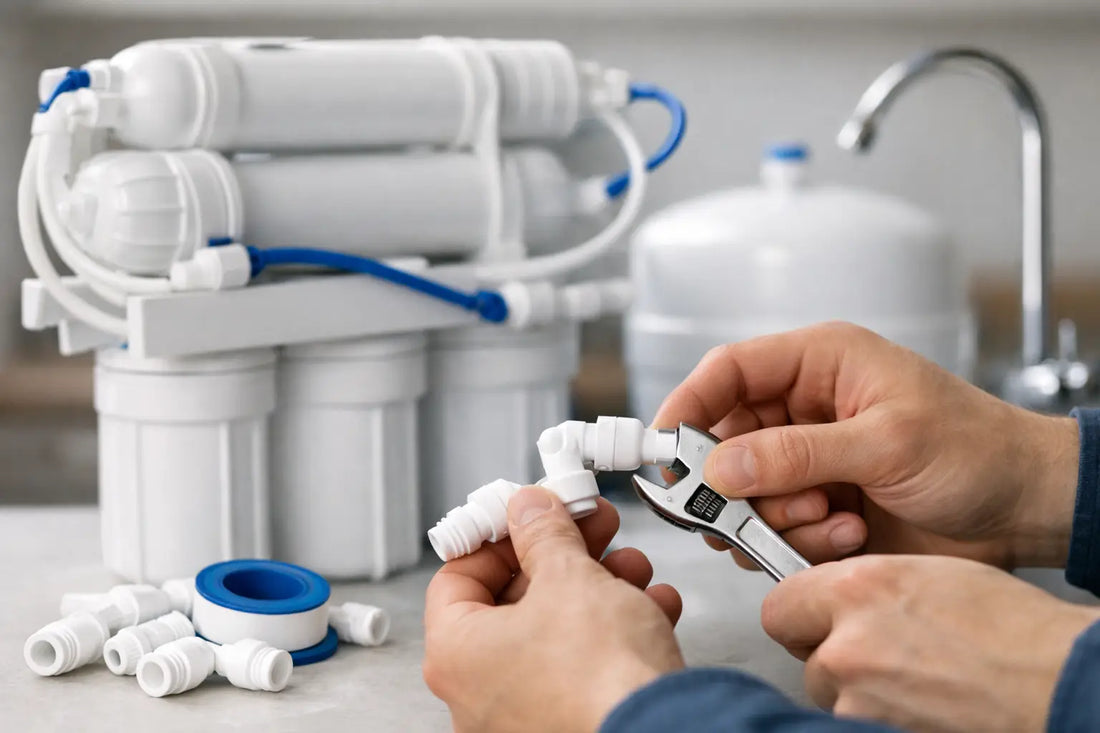

Osmose Fittinge richtig wählen und montieren

Ein tropfender Anschluss unter der Spüle beginnt selten mit einem großen Defekt. Häufig passt ein Schlauch nicht exakt zum Anschluss, ein Gewinde wurde verwechselt oder der Schlauch sitzt nicht vollständig im Steckverbinder. Osmose Fittinge sind kleine technische Bauteile mit großer Aufgabe: Sie verbinden Membran, Vorfilter, Tank, Wasserhahn und Zulauf zuverlässig miteinander. Wer Größe, Bauform und Material richtig auswählt, sorgt für einen dichten Wasserweg und reines Trinkwasser direkt aus dem Wasserhahn.

Was Osmose Fittinge in der Anlage leisten

Eine Umkehrosmoseanlage besteht nicht nur aus Filtern und Membran. Das Wasser durchläuft mehrere Stationen und muss dabei kontrolliert vom Hauswasseranschluss über die Vorfilter zur Membran, in den Vorratstank oder direkt zum Osmosehahn gelangen. Auf der Abwasserseite wird das Konzentrat zum Siphon geführt. Fittinge schaffen diese Übergänge.

Sie verbinden Kunststoffschläuche miteinander, führen Leitungen um Ecken, verzweigen einen Wasserweg oder koppeln Schläuche an Gewindeanschlüsse von Filtergehäusen, Ventilen und Wasserhähnen. Bei vielen Haushaltsanlagen kommen Steckfittinge zum Einsatz. Der Schlauch wird gerade bis zum Anschlag eingeschoben und durch einen innenliegenden Klemmmechanismus gehalten. Das spart Werkzeug und erleichtert den Filterwechsel.

Trotz der einfachen Handhabung sind Fittinge keine beliebigen Kleinteile. Ein Adapter kann optisch passend aussehen und dennoch ein anderes Gewinde, einen falschen Schlauchdurchmesser oder eine ungeeignete Dichtung besitzen. Deshalb lohnt sich ein genauer Blick vor der Bestellung.

Die richtige Größe: Schlauch und Gewinde getrennt prüfen

Die häufigste Fehlerquelle ist die Verwechslung von Schlauchmaß und Gewindemaß. Ein Steckanschluss wird nach dem Außendurchmesser des Schlauchs ausgewählt. Bei Osmoseanlagen sind 1/4 Zoll Schläuche besonders verbreitet. Je nach Anlage, Durchflussleistung oder Anschlussbereich finden sich aber auch 3/8 Zoll, 5/16 Zoll oder andere Maße.

Ein 1/4-Zoll-Fitting passt nur dann, wenn der Schlauch außen tatsächlich dieses Maß hat. Der Innendurchmesser ist für den Steckanschluss nicht entscheidend. Miss den Schlauch bei Unsicherheit mit einer Schieblehre oder prüfe die Beschriftung der vorhandenen Leitung. Ein zu kleiner Schlauch dichtet nicht, ein zu großer lässt sich nicht einführen.

Bei Gewindeanschlüssen kommt eine zweite Angabe hinzu. Typisch sind zum Beispiel 1/4-Zoll- oder 3/8-Zoll-Innen- und Außengewinde. Diese Angaben beschreiben nicht einfach den gemessenen Außendurchmesser des Gewindes. Sie stehen für ein genormtes Rohrgewinde. Deshalb sollte ein Gewinde nicht allein nach Augenmaß ausgewählt werden.

Praktisch ist es, die vorhandene Verbindung in drei Punkten zu erfassen: Welchen Schlauch-Außendurchmesser nutzt die Anlage? Hat das Gegenstück ein Innen- oder Außengewinde? Und welche Gewindegröße nennt der Hersteller? Mit diesen Angaben lässt sich der passende Adapter deutlich sicherer bestimmen.

Gerade Verbinder, Winkel und T-Stücke

Die Bauform richtet sich nach dem Verlauf der Leitung. Ein gerader Verbinder verbindet zwei Schläuche gleicher Größe. Er ist die passende Wahl, wenn eine Leitung verlängert oder nach einem beschädigten Abschnitt repariert werden soll.

Ein Winkelverbinder führt den Schlauch platzsparend um 90 Grad. Gerade unter einer Küchenspüle ist das hilfreich, wenn zwischen Filtergehäuse, Rückwand und Schranktür wenig Platz bleibt. Der Schlauch darf dabei nicht geknickt werden. Ein Knick bremst den Durchfluss, belastet die Verbindung und kann auf Dauer zu Undichtigkeiten führen.

Ein T-Stück teilt einen Wasserweg in zwei Richtungen. Es kann etwa erforderlich sein, wenn Osmosewasser neben dem separaten Wasserhahn auch einen passenden Wasserspender oder einen weiteren Verbraucher versorgen soll. Vor einer Verzweigung sollte geprüft werden, ob die Leistung der Anlage und der Tankdruck für den zusätzlichen Bedarf ausreichen. Mehr Abnahmestellen bedeuten nicht automatisch, dass überall gleichzeitig die gewünschte Wassermenge bereitsteht.

Reduzierverbinder verbinden unterschiedliche Schlauchgrößen. Sie sind sinnvoll, wenn Komponenten verschiedener Systeme kombiniert werden. Hier ist besondere Sorgfalt gefragt: Nicht jede technische Kombination ist für Trinkwasser geeignet, und unterschiedliche Durchmesser können den Durchfluss verändern.

Steckfitting oder Schraubverbindung?

Steckfittinge sind bei Umkehrosmoseanlagen beliebt, weil sie schnell montiert und bei Wartungsarbeiten wieder gelöst werden können. Sie eignen sich besonders für Kunststoffschläuche und die üblichen Leitungswege zwischen Filtern, Tank und Hahn. Voraussetzung ist ein sauber geschnittener, runder Schlauch.

Schraubverbindungen kommen häufig dort vor, wo Komponenten feste Gewinde besitzen, etwa an Filtergehäusen, Absperrventilen oder speziellen Armaturen. Manche Fittinge kombinieren beide Systeme: Auf der einen Seite sitzt ein Gewinde, auf der anderen ein Steckanschluss. Sie dienen als Übergang zwischen Bauteil und Schlauch.

Welche Variante besser ist, hängt vom Anschluss ab. Ein Steckfitting ersetzt kein passendes Gewinde und umgekehrt. Auch die Abdichtung unterscheidet sich: Bei vielen Gewinden dichtet eine Flachdichtung oder ein O-Ring. Bei kegelig dichtenden Gewinden kann ein geeignetes Dichtmittel notwendig sein. PTFE-Band gehört jedoch nicht pauschal auf jede Verbindung. Wird es an einem Anschluss mit vorhandener Flachdichtung eingesetzt, kann es sogar die Montage erschweren oder zu einer falsch sitzenden Verbindung führen.

Material und Trinkwassereignung nicht übersehen

Osmose Fittinge bestehen oft aus technischem Kunststoff, teilweise mit Metallgewinde oder Metalleinsätzen. Kunststoff-Steckverbinder sind leicht, korrosionsfrei und für viele Anlagen vollkommen geeignet. Entscheidend ist, dass das Bauteil für den vorgesehenen Trinkwasserbereich und den zulässigen Druck freigegeben ist.

Metallanschlüsse können sinnvoll sein, wenn an vorhandene Metallarmaturen oder Gewinde angeschlossen wird. Dabei sollten Materialkombinationen, Dichtungen und Herstellerangaben zusammenpassen. Ein hochwertiger Fitting ist nicht allein daran zu erkennen, ob er aus Metall besteht. Maßhaltigkeit, geeignete Dichtungen, saubere Verarbeitung und eine nachvollziehbare Eignung für Trinkwasser zählen mehr.

Achte außerdem auf die Temperatur- und Druckgrenzen. Haushalts-Osmoseanlagen arbeiten in einem bestimmten Betriebsbereich. Ein Fitting für eine Niederdruckanwendung ist nicht automatisch für jede Einbausituation geeignet. Bei Anlagen mit Druckerhöhungspumpe, bei stark schwankendem Leitungsdruck oder bei einem Ersatz unbekannter Herkunft ist ein Abgleich mit den technischen Daten besonders sinnvoll.

Osmose Fittinge fachgerecht montieren

Vor jeder Arbeit am Wasseranschluss schließt Du den Zulauf zur Anlage und öffnest den Osmosehahn kurz, damit Restdruck entweichen kann. Lege ein Tuch unter den Arbeitsbereich. Selbst bei sorgfältiger Montage bleibt etwas Wasser in Schläuchen und Filtergehäusen zurück.

Schneide den Schlauch mit einem geeigneten Schlauchschneider möglichst rechtwinklig ab. Eine schräg geschnittene oder gequetschte Kante kann den O-Ring im Steckfitting beschädigen oder keine sichere Dichtfläche bilden. Entferne Grate und prüfe, ob das Schlauchende sauber und rund ist.

Beim Steckfitting schiebst Du den Schlauch ohne Drehbewegung bis zum spürbaren Anschlag hinein. Ziehe anschließend leicht daran. Sitzt er korrekt, lässt er sich nicht herausziehen. Einige Systeme verwenden zusätzlich einen Sicherungsclip am Klemmring. Dieser ist besonders sinnvoll, wenn Leitungen bewegt werden könnten oder wenn die Anlage an schwer zugänglicher Stelle eingebaut ist.

Zum Lösen eines Steckanschlusses entfernst Du zuerst den Sicherungsclip, falls vorhanden. Dann drückst Du den Klemmring gleichmäßig in Richtung Fitting und ziehst den Schlauch gleichzeitig heraus. Gewalt ist ein Warnsignal. Lässt sich die Verbindung nicht lösen, ist der Ring oft nicht weit genug eingedrückt oder der Schlauch steht unter Zug.

Bei Gewindeverbindungen ziehst Du nur so fest an, wie es die jeweilige Verbindung verlangt. Zu starkes Anziehen kann Kunststoffgewinde beschädigen, Dichtungen verformen oder Spannungen im Bauteil erzeugen. Nach der Montage öffnest Du den Wasserzulauf langsam und kontrollierst alle neuen Anschlüsse zunächst trocken mit einem Tuch. Danach prüfst Du noch einmal, wenn die Anlage unter Betriebsdruck steht.

Typische Ursachen für Undichtigkeiten

Ein Tropfen am Fitting bedeutet nicht sofort, dass das Bauteil defekt ist. Oft liegt die Ursache an der Montage. Besonders häufig sind schräg abgeschnittene Schlauchenden, unvollständig eingesteckte Schläuche, ein beschädigter O-Ring oder ein Schlauch, der dauerhaft seitlich am Anschluss zieht.

Auch alte Leitungen verdienen Aufmerksamkeit. Wird ein Schlauch mehrfach aus einem Steckfitting gelöst, können Riefen oder Verformungen am Ende entstehen. In diesem Fall ist es meist besser, einige Zentimeter sauber abzuschneiden und den Schlauch neu einzustecken. Reicht die Länge danach nicht mehr aus, sollte die Leitung ersetzt oder mit einem passenden geraden Verbinder verlängert werden.

Verwechslungen passieren zudem beim Abwasseranschluss. Dieser muss gemäß Einbauanleitung an die vorgesehene Abwasserleitung geführt werden und darf nicht mit der Reinwasserleitung vertauscht werden. Beschrifte Leitungen bei umfangreicheren Arbeiten, bevor Du alte Fittinge entfernst. Das spart Zeit und verhindert Fehlanschlüsse.

Ersatzteile gezielt auswählen

Für eine sichere Nachbestellung ist ein Foto des vorhandenen Anschlusses hilfreich, ergänzt durch Schlauchmaß, Gewindeangabe und gewünschte Bauform. Prüfe auch, ob Du nur den Fitting ersetzen musst oder ob Schlauch, Absperrventil, Rückschlagventil oder Dichtung mitbetroffen sind.

Bei Wasser-Shop24 findest Du technische Komponenten für Neuinstallation, Erweiterung und Wartung von Osmoseanlagen. Gerade bei älteren oder individuell zusammengestellten Systemen hilft eine genaue Beschreibung der vorhandenen Anschlüsse, damit die Ersatzteile zueinander passen. Ein falsch bestellter Adapter kostet meist weniger als ein Wasserschaden - aber unnötige Umbauten und Wartezeiten lassen sich mit einer kurzen Prüfung vorab vermeiden.

Nimm Dir bei jedem Filterwechsel einen Moment für die Anschlüsse: Sind Schläuche spannungsfrei verlegt, sitzen Sicherungsclips korrekt und bleiben alle Verbindungen trocken? Diese kleine Kontrolle hält Deine Anlage zuverlässig in Betrieb und sorgt dafür, dass reines Trinkwasser dort ankommt, wo es hingehört - in Deinem Glas.
