Abschaltventil 1/4"

Abschaltventil 1/4" (6,35mm) - Vier-Wege-Ventil

• Das Abschaltventil auch Vier-Wege-Ventil genannt, regelt den Richtungsfluss des frischen Osmosewassers zum Vorratstank oder aus dem Vorratstank und schaltet automatisch ab, wenn der Tank gefüllt ist.
• links: 2 x 1/4" (6,35 mm) Schlauchanschluss
• rechts: 2 x 1/4" (6,35 mm) Schlauchanschluss

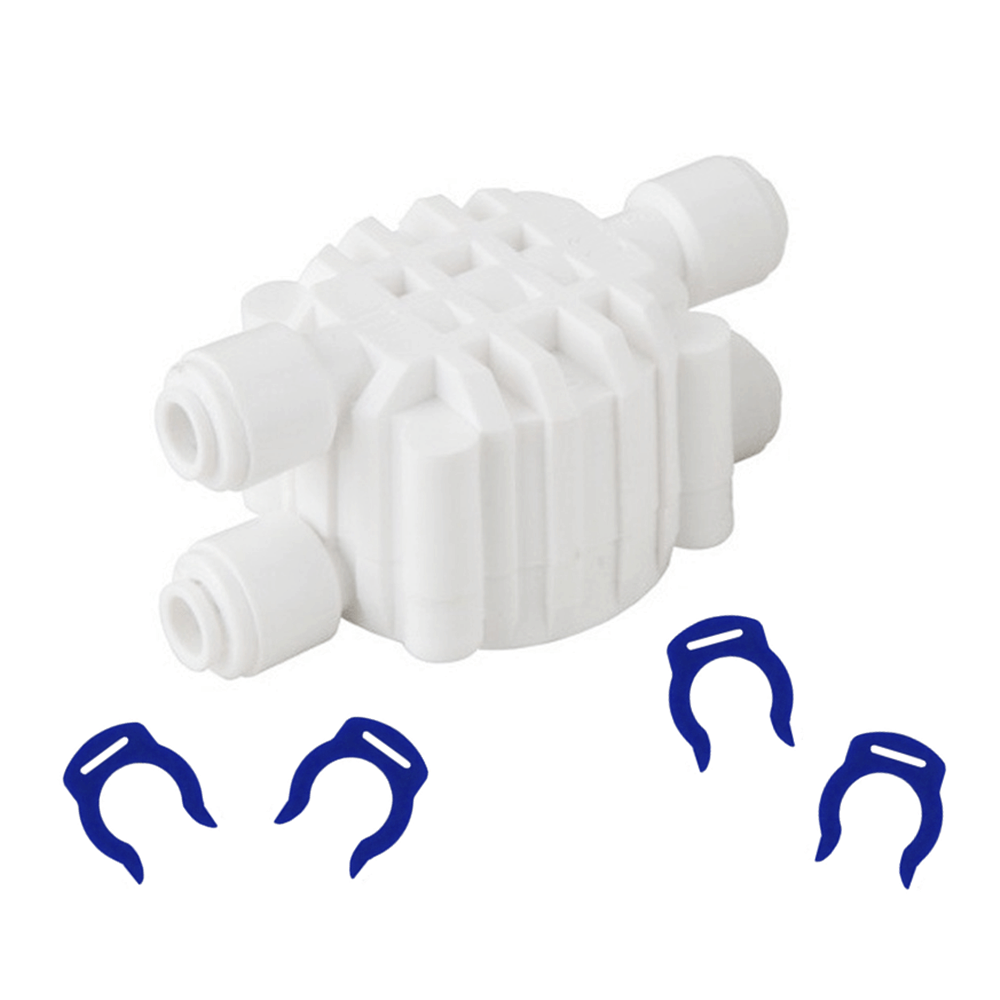

• inkl. 4 x Sicherungsclip 1/4"
• Maße: 78 x 40 x 39 (L x H x B in mm)
• Modell: WB-CV0201W-Q
• Qualität von Supreme
• Artikelgewicht: 68g

Wie wird ein Abschaltventil korrekt angeschlossen?

Der Anschluss eines Abschaltventils ist gar nicht so kompliziert, jedoch sollten einige Details beachtet werden. Im Schaltplan können Sie entnehmen, wie man ein Abschaltventil korrekt bei einer Umkehrosmoseanlage installiert. Das Abschaltventil hat zwei Wassereingänge 1/4" und zwei Wasserausgänge 1/4". Zudem ist zu beachten, dass das Abschaltventil eine gerade flache Seite (unten) hat und eine angeschrägte Seite (oben). Im Schaltplan ist die angeschrägte Seite oben dargestellt.

• Wassereingang oben > stecken Sie den Schlauch 1/4" kommend von dem letzten Vorfilter > in das Abschaltventil (4-Wege-Ventil)
• Wassereingang unten > stecken Sie den Schlauch 1/4" kommend vom Reinwasseranschluss (Rückschlagventil) des Membrangehäuses > in das Abschaltventil (4-Wege-Ventil)
• Wasserausgang oben > verbinden Sie den Schlauch 1/4" vom Abschaltventil > zum Wassereingang Membrangehäuse (Deckel)
• Wasserausgang unten > verbinden Sie den Schlauch 1/4" vom Abschaltventil > zum Aktivkohlenachfilter (wenn vorhanden) oder direkt zum Osmose Wasserhahn

Das Abschaltventil ist mit Schnellsteckverbinder ausgestattet. Beachten Sie bitte die Funktion der Schnellsteckverbinder. Ggf. finden Sie hierzu eine Anleitung in Ihrer Bedienungsanleitung Ihrer Umkehrosmoseanlage.
